Prozessverlauf

Das Element „Prozessverlauf“ bietet dem Benutzer einen optischen Indikator (eine Tabelle oder Grafik), wo im aktuellen Prozess er sich befindet.

  • Grafik: Ein Bild vom Workflow.
  • Tabelle: Eine Tabelle, die der Tabelle ähnelt, die dargestellt wird, wenn der Winshuttle Verlauf für die Aufgabe und/oder den Prozess angezeigt wird.

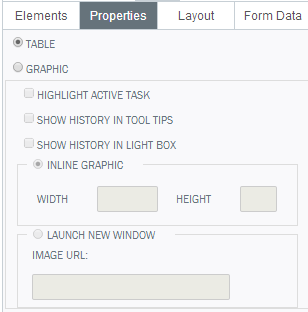

Eigenschaften von „Prozessverlauf“

Eigenschaften des Elements „Prozessverlauf“

Eigenschaft

Beschreibung

Grafik

Wählen Sie diese Option, um das Erstellen einer grafischen Darstellung des aktuellen Workflowstatus festzulegen. Die Optionen für diese Einstellung sind unten stehend beschrieben:

  • Aktive Aufgabe hervorheben: Wählen Sie diese Option, wenn Sie möchten, dass in der Workflowgrafik die aktive Aufgabe umrandet ist.
  • Verlauf in QuickInfos anzeigen: Wählen Sie diese Option, um QuickInfos zu aktivieren, die den gesamten Verlauf der entsprechenden Aufgabe anzeigen, wenn in der Grafik mit dem Mauszeiger auf den Aufgabenknoten gezeigt wird.
  • Verlauf in Light Box anzeigen: Wählen Sie diese Option und ermöglichen Sie durch Klicken auf den Aufgabenknoten das Erstellen eines Light-Box-Effekts, die den Verlauf der entsprechende Aufgabe anzeigt.
  • Inline-Grafik: Wählen Sie diese Option, um die Grafik in dem Formular selbst anzuzeigen. Die Grafik wird dort platziert, wo Sie das Element „Verlauf“ im Formular platzieren. Sie können die Abmessungen folgendermaßen angeben: Breite: die Breite der Inline-Grafik, Höhe: die Höhe der Inline-Grafik.
  • Neues Fenster öffnen: Wählen Sie diese Option, um ein neues Fenster zu öffnen, wenn der Benutzer im Formular auf die Schaltfläche „Verlaufssteuerung“ klickt.
  • Bild-URL: Geben Sie die URL (http://) ein, die auf das Bild verweist, das Sie anstatt der Standardschaltfläche „Verlaufssteuerung“ verwenden möchten.

Tabelle

Wählen Sie diese Option, um eine tabellarische Ansicht im Formular an der Stelle zu platzieren, an der Sie die Ws.History-Steuerung eingefügt haben.
