Erstellen eines Prozess-Datendiagramms

Zurück zu

Exportieren von Workflow Daten

Verwandte Themen

Zum Erstellen eines Diagramms für Prozessdaten:

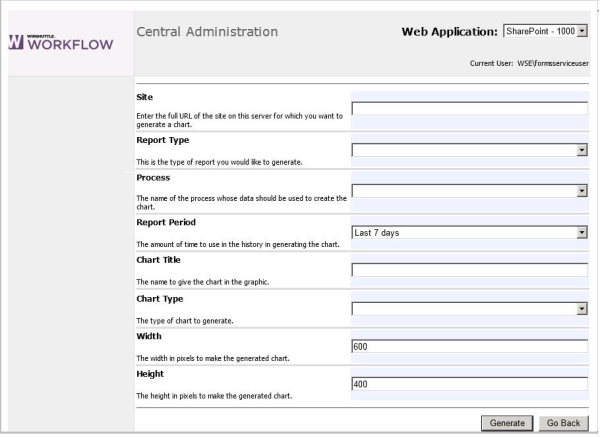

  1. Klicken Sie auf der Winshuttle Workflow Central Administration Website im Bereich „Berichterstellung“ auf Diagramme, um die Diagramme-Seite zu öffnen.
  2. Geben Sie im Feld Website die vollständige URL der Workflow Website ein, für die die Prozessdaten erfasst werden sollen.
  3. Drücken Sie die Eingabetaste.
  4. Wählen Sie in der Liste Berichtstyp den Berichtstyp aus, den Sie erstellen möchten.
    • Website-Performance-Analyse – umfasst Daten für alle Prozesse für die angegebene Website. Wenn Sie diese Option auswählen, überspringen Sie Schritt 5 und fahren Sie mit Schritt 6 fort.
    • Prozess-Performance-Analyse – umfasst nur Daten für einen bestimmten Prozess. Fahren Sie mit Schritt 5 fort, um einen Prozess auszuwählen.
    • Aufgaben-Performance durch Prozessanalyse – umfasst Daten für alle Aufgaben eines angegebenen Prozesses. Fahren Sie mit Schritt 5 fort, um einen Prozess auszuwählen.
    • Teilnehmer-Performance durch Prozessanalyse – umfasst Daten für alle Workflowteilnehmer innerhalb eines angegebenen Prozesses. Fahren Sie mit Schritt 5 fort, um einen Prozess auszuwählen.
  5. Wählen Sie einen Prozess aus der Liste "Process" (Prozess) aus, der alle Prozesse der Website enthält, die in Schritt 2 festgelegt wurde.
  6. Wählen Sie in der Liste "Report Period" (Berichtsperiode) den Zeitraum, für den Sie Prozessdaten mit einschließen möchten.
  7. Geben Sie im Kästchen "Chart Title" (Diagrammtitel) einen Namen für Ihr Diagramm ein.

    Hinweis: Es wird empfohlen, dass Sie Namen verwenden, die nur alphanumerische Zeichen und Unterstriche enthalten. Vermeiden Sie die Verwendung von Leerzeichen und nicht-alphanumerischen Zeichen.

  8. Wählen Sie in der Liste Diagrammtyp die Art des Diagramms aus, das Sie erstellen möchten.
  9. Geben Sie in den Textkästchen „Breite“ und „Höhe“ die Größe des Diagramms in Pixeln an.
  10. Klicken Sie auf Erstellen. Ihre Prozessdaten werden unten auf der Webseite angezeigt.
